Схема движения валов:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
УПРАВЛЕНИЕ СТАНКОМ
Управление станком осуществляется через мобильную контрольную панель. В стандартную комплектацию входит мобильная панель управления, существенно облегчающая работу на станке.
ЧЕТЫРЕХРОЛИКОВАЯ СИСТЕМА ОБРАБОТКИ
Благодаря четырехроликовой геометрии на данной машине можно использовать как симметричную конфигурацию гибки (поджатие двумя боковыми роликами), так и асимметричную конфигурацию гибки (поджатие боковым роликом с одной стороны) в зависимости из профиля который будет обрабатываться на данной машине. На машинах серии 4R HPK есть возможность работы как на трехроликовой профилегибочной машине, используя нижний центральный ролик только в качестве поддержки, благодаря чему получается более качественный гиб полых профилей (уголков, труб с тонкими стенками, алюминиевых профилей и т. д.).
ПЕРЕМЕЩЕНИЕ НИЖНИХ РОЛИКОВ
Линейное перемещение роликов на прямолинейных направляющих обеспечивают высокий гибочный потенциал и долгий срок службы машины. Прямолинейные направляющие и четырехвалковая схема расположения роликов позволяют получать наименьший плоский участок на концах согнутых изделий.
Технические характеристики
| Модель | 4R HPK 70 |
| Диаметр валов, Ø мм | 70 |
| Диаметр роликов, Ø мм | 200 |
| Длина валов, мм | 150 |
| Скорость гибки, м/мин | 8 |
| Число приводных валов, шт. | 2 |
| Количество осей направляющих роликов, шт. | 1 |
| Мощность двигателя, кВт | 3 |
| Габариты, мм | 1200х1100х800 |
| Масса, кг | 1 400 |
Гибочная способность
| Модель | 4R HPK 70 | |||
| № | Тип профиля | Размер, мм | Мин Ø, мм | Примечание |
| 1 |  |
60×10 20×5 |
500 250 |
Стандарт |
| 2 |  |
80×20 50×5 |
500 250 |
Стандарт |
| 3 |  |
32×32 12×12 |
400 250 |
Стандарт |
| 4 |  |
Ø 35 Ø 10 |
350 250 |
Опция |
| 5 |  |
Ø 60×2 Ø 15×1,5 |
600 200 |
Опция |
| 6 |  |
Ø 2”x3,91 Ø 1/2”x2,77 |
400 200 |
Опция |
| 7 |  |
50x25x3 20x15x2 |
450 250 |
Опция |
| 8 |  |
45×3 20×2 |
600 300 |
Опция |
| 9 |  |
60x60x6 30x30x4 |
650 350 |
Опция |
| 10 |  |
50x50x5 30x30x4 |
550 350 |
Опция |
| 11 |  |
60×7 20×3 |
550 250 |
Стандарт |
| 12 |  |
50×6 20×3 |
500 250 |
Стандарт |
| 13 |  |
60×70 20×3 |
500 250 |
Опция |
| 14 |  |
UPN 80 UPN 30 |
600 250 |
Стандарт * |
| 15 |  |
UPN 65 UPN 30 |
600 250 |
Стандарт * |
| 16 |  |
IPN 80 | 600 | Стандарт * |
| * Может понадобиться специальная шайба (проставка);
** Только со специальным приспособлением для изгиба балки; Способность гибки указана для заготовки с пределом текучести 260 Н / мм². Производитель оставляет за собой право вносить изменения без предварительного уведомления. |
||||

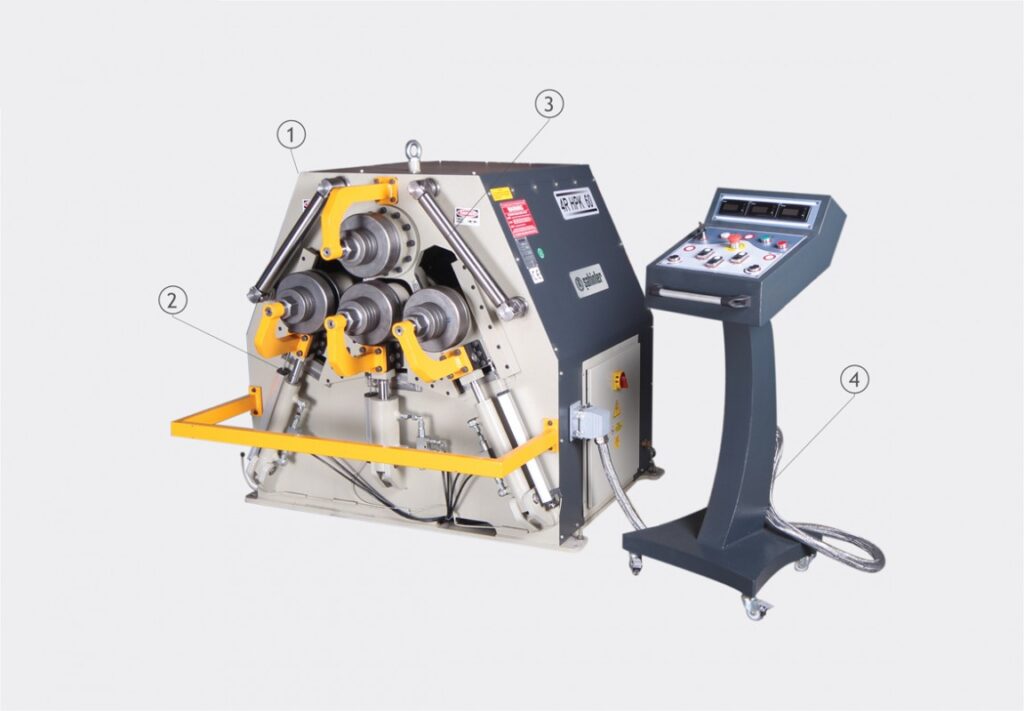

Стандартная комплектация
1. Стальная сварная рама
На моделях с валом 90 и 110мм 3 вала имеют привод гидромотор + планетарный редуктор — на модели 70мм 2 вала имеют привод гидромотор + планетарный редуктор
Упрочненные и шлифованные валы сделаны из специальной высокопрочной стали.
Комплект стандартных роликов (1 набор на 4 вала).
Отверстия роликов упрочнены и шлифованы.
2. Нижний и боковые валы имеют гидравлический привод перемещения ВВЕРХ-ВНИЗ.
Рабочее положение вертикально/горизонтально.
3. На модели с валом 70мм боковые направляющие имеют 1+1 оси , на 90 и 110мм 3+3 оси
4. Мобильная панель управления.
Руководство пользователя EC сертификация.

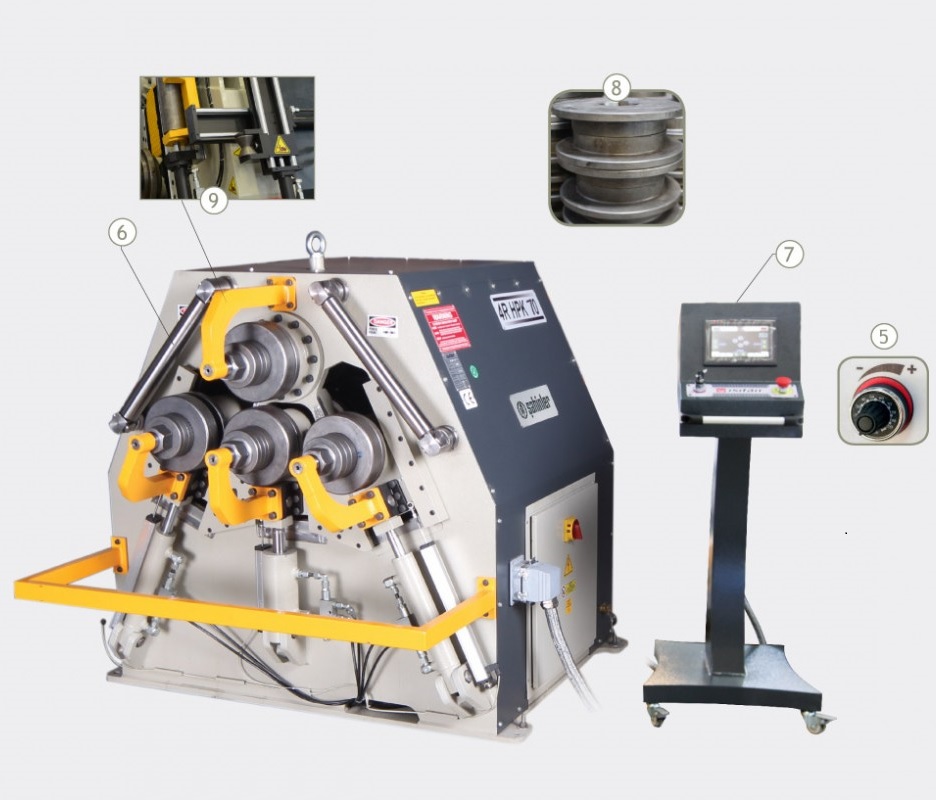

Дополнительная комплектация
- Вариатор скорости
- 3+3 гидравлическая поддержка
- Автоматизация с NC управлением
- Все виды роликов для гибки профиля , труб, прутка, heb-, ipn- ,upn-профиля доступны по запросу
- Дополнительно приспособление для гибки перил лестниц
