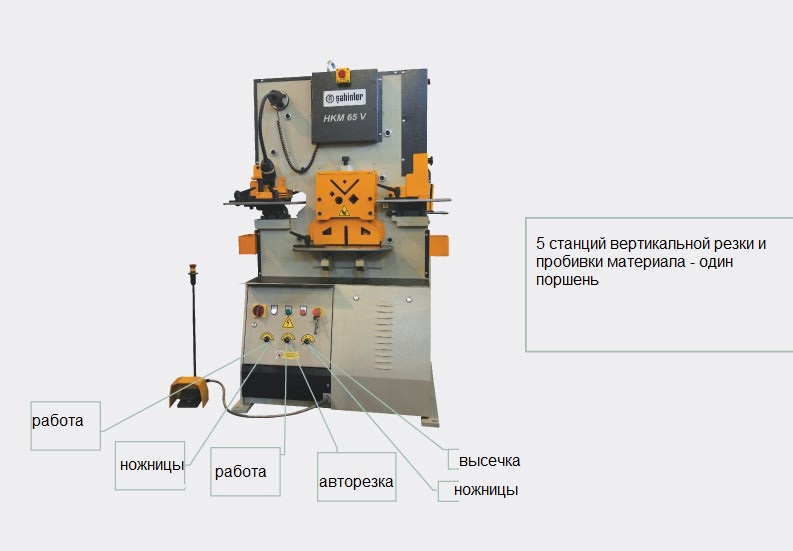

Пресс-ножницы комбинированные. Предназначены для резки уголка, полосы, прутка, фасонного проката, а также для пробивки отверстий в листовом, полосовом и фасонном прокате, вырубки открытых пазов. Оснащены слотами для 4-х или 5-ти видов профиля (прутка).
Предназначены для серийного производства металлоконструкций.
Пресс-ножницы серии HKM выпускаются двух типов:
— с одним гидроцилиндром: HKM 40 (4 рабочих станции), 45, 60 (5 рабочих станций);
— с двумя гидроцилиндрами HKM 65, 85,115, 175 (5 рабочих станций).
Станки оснащаются электрическим задним упором для упрощения настройки длины деталей.
На все станки серии HKM может быть установлен NC подающий – принимающий рольганг. Его использование в технологической цепи существенно уменьшает время обработки профиля или полосы. Память контроллера позволяет хранить до 100 программ.
Технические характеристики
| Стандартная комплектация |  |
Параметры | HKM 65V |
| Пробивка | |||
| Диаметр х макс. толщина, мм | Ø22х20 | ||
| Диаметр х толщина, мм | |||
| Диаметр х мин. толщина, мм | Ø38х11 | ||
| Ход, мм | 40 | ||
| Кол-во ударов в мин (20мм) | х 22 | ||
| Глубина зева, мм | 240 | ||
| Рабочая высота, мм | 1050 | ||
 |
Пруток | ||
| Круг, мм | Ø40 | ||
| Квадрат, мм | 38×38 | ||
 |
Уголок | ||
| Резка под 90º | 100х100х10 | ||
| Резка под 45º | — | ||
| Рабочая высота, мм | 1070 | ||
 |
Резка полосы | ||
| Полоса, мм | 350х15 | ||
| Полоса, мм | 250х19 | ||
| Длина лезвий, мм | 352 | ||
| Рез под углом, мм | 70х7 | ||
| Рабочая высота, мм | 810 | ||
 |
Высечка | ||
| Толщина, мм | 8 | ||
| Ширина, мм | 50.8 | ||
| Глубина, мм | 90 | ||
| Рабочая высота, мм | 1060 | ||
| Дополнительная комплектация |  |
Дополнительно | |
| Швеллер/двутавр, мм | 100х50 | ||
| Тавр | — | ||
 |
V-высечка | ||
| Макс. размеры, мм | 90x90x8 | ||
 |
V-гибка | ||
| Макс. толщина, мм | 110×8 | ||
| Макс. ширина, мм | 250×6 | ||
 |
Мощность привода, кВт | 5.5 | |
| Усилие, т | 65 | ||
| Длина, мм | 1700 | ||
| Высота, мм | 950 | ||
| Ширина, мм | 1880 | ||
| Вес, кг | 1550 |
Стандартная комплектация
- Большая производительность с возможностью регулировки хода поршня;
- Точечная система смазки;
- Электрический задний упор;
- Светодиодная подсветка на всех рабочих местах;

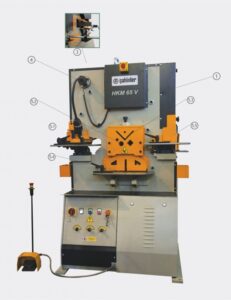

- 5 индивидуальных станций на машине:
- Комплект пуансон -матрица для пробивки отверстия 22 мм;
- Комплект ножей для резки квадратного и круглого прутка
- Комплект ножей для резки уголка
- Гильотинные ножницы
- Комплект ножей для U-образной высечки
Дополнительная комплектация
- Ножи для тавра и двутавра;
- Ножи для швеллера
- Высечка V формы;
- Гибка V-формы;
- Пробивка фасонных отверстий
